通信设备带电绝缘清洗经验及综合整治施工方案

2018-07-04 10:20

　　一、模块端子清洗

　　1. 1通信设备清洗及综合整治的必要性
1.电信事业的发展，使人类社会在二十一世纪进入了信息时代，高新科技日新月异，计算机及各种新型精密仪器设备广泛应用(application)于通信、交通、国防、航天、航海等国民经济领域之中。
以信息产业为基础的程控交换机（基础电话）、移动通信、寻呼系统数据网络系统和微波通信等系统设备的密集程度最具代表性。它们的发展不断的改变着社会和人们的生活方式。人们在工作和日常生活中对信息产业设备的可靠性日益依赖，也就是说这些高科技精密仪器的有效运作直接影响着社会生活的各个层面。信息产业的发展，其速度大大超出了人们的预料。同时面对解决精密电子仪器的维护保养问题却一直处在滞后状态。这个滞后和缺乏维护保养的问题渐渐的为人们所重视，并提高到了一个全新的理念上来。本文从通信设备的维护保养水平，使之能够经常处于最佳状态，发挥出应有的功效，介绍了采用“通信设备带电清洗”技术，作为解决污染问题的重要方法与途径。
近期我公司施工，通过有关领导现场验收，一致认为我们的工程维护项目和质量达到了公司的要求，根据我公司长久施工经验（experience)，制定出如下施工方案(plan)。
1．1.1污染的危害
通信设备是由传感换能系统(system)、记录系统和传输系统组成的，通过这些系统，实现机械（machinery）能与电磁能这两种能量的形式之间的相互转换及其传输与记录。在这些系统里，机械的、电磁的、光电的各种元器件和各种集成电路板，发挥着各自的设计和额定中的功能和作用，使信号正确清晰，使通信网络畅通，通信质量得到保证。
由于通信设备的上述设备精密(precise)特点受日益严重的空气污染，加之我国地域自然条件的巨大差异，造成诸多因素(factor)对通信设备的危害也日见突出。
灰尘、风沙、潮气、烟雾、油气等对设备的污染：
酸气、盐份等对通信设备的腐蚀：
金属尘埃、静电和带电离子对通信设备功能的损害：
累积的污物，对机械式振动元件将会改变其惯性，造成机械震动的延时，影响信号转换的同步，甚至信号的频率和强度而造成失真。北京带电清洗精密电子设备在长期的连续运行过程中，因大气中漂浮的各种尘垢、金属盐类、油污等综合污染物，通过物理的吸附作用, 微粒的重力沉降作用淀积于精密电子设备表面和通信设备机房环境条件的限制，设备送风系统的运行，机房改造及装修等原因，会普遍使长期连续运行下的通信设备受到严重的污染。使精密电子设备的散热能力下降，影响其运行质量和运行可靠性。
各种腐蚀，无疑会明显降低通信设备的使用受命，关键部位的腐蚀，甚至会造成断路和短路，破坏整个通讯网络的畅通，酿成更大的事故。
至于上述的各种原因所形成的“隐性故障”则会越来越明显地影响元器件应有的散热性、绝缘性以及对信号的识别、存储、转换和传输等各种处理能力、进而造成通信设备各种功能的紊乱。
1．1.2污染与“隐性故障”
我们必须高度重视这种“隐性故障”。环境中的油气、烟雾吸收了不少空气中的尘埃和水分后，会在元件和电路(Electric circuit)板上形成一层不均匀的污染膜。这种污染膜呈疏松的多结构，一旦形成就会不断地通过对灰尘和水分的吸收而增大变厚，它一方面严重影响元器件的散热性，另一方面吸收了酸性气体之后，又会加剧对元器件绝缘性的破坏。
设备(shèbèi)中祼露的金属部分，在空气中不断被氧化（oxidation)。这种现象，不仅影响设备的使用寿命，而且氧化物会与空气中的酸性气体反应生成盐类物质，如此而来的盐物质，一方面会增大触点等处的焦耳热。另一方面当得到空气中的水分时又会成为电解质，进一步影响元器件。
PP的绝缘性
除了空气中的金属尘埃和带电粒子外，设备内部的带电部分与周围空间以及不同电位的区域内，均存在着电场。这种静电场会使元器件、电路板、特别是元器件密集的电路板上的金属尘埃感应带电，形成微电路；可使那些介质尘埃化，形成微电场；可在电解质内形成微电池，处于不同电位的那些部份又产生了复杂的附加电容。所有这些，都在日益严重地改变着通信设备元件动作设计的运行条件，从而造成设备和元器件功能上的障碍越来越明显。想要消除“隐性故障”，就必须及时清除各种杂物。
1．1.3污染与数字记录系统
数字记录系统的元器件，灰尘不仅仅使其降低热性与绝缘性能，更严重的是会损坏磁头和磁盘，造成读写的错误与损失。
一般来说，在安装有电话系统的环境中，空气中是很少有粗尘（粒度大于10μ M），但存在着大量的浮尘（0.1-10μ M）和烟尘（小于0.1μ M）。磁头与磁盘间的间隙，当磁盘高速运转时，实际间隙为（0.8-1μ M）。而空气中多数灰尘料度正在此范围内。
这些灰尘的存在直接危害是

　　①使磁盘磁头局部霉烂、氧化、使盘上的信息失真

　　②直接以及划伤磁盘、磁头、使信息丢失

　　③由于灰尘的存在，改变了磁头与磁盘之间的间隙，引起信号损失。
1.1.4受污染的损失
从时间和经济方面来说，如果每门电话由于听不清楚、嗑嗒声不断、中途中断、串线等原因，使每户每天耽误一分钟的话，假如以五千万门电话计，每天要浪费掉十万个工作日，或浪费掉每年的宝贵时间，就以最便宜的劳动力计算，每天要浪费一百万元。反过来，如果我们以高效、安全且简便的方法，解决了电信部门的维护保养问题，每一年至少要节约三亿多元。何况，上述例子是以每门电话每天被耽误一分钟计算的，如按人们都清楚的现实情况计，那一年的浪费何止十五亿！
1．1．5带电绝缘清洗的可行性
所使用的材料为郑州祥龙与河南大学联合研制生产(Produce)的精密电子仪器清洗系列产品为：
XL-886精密仪器带电清洗剂，广泛应用于能通信设备的带电清洗和维护工程，这项带电清洗技术，实现了对无处不在的污染由“吹、擦”到“清洗”的深刻变革，使用传统的“吹、擦”的清扫方法，是不可能彻底达到“清洗”维护水平。
通信设备的工作(job)环境(environment)，一般都做到机房关门闭户，室内安装空调，设备经常清洗等最起码的工作条件(tiáo jiàn)。但这些简单、被动的防护措施是无法防止无孔不入的污染物对设备的侵害。同时，原始的清洗方法也是无法达到设备内部的各个角落。何况，对设备内部的任何擦试，都极易损害元器件本身及其相互间的连接造成的短路和断路等故障。

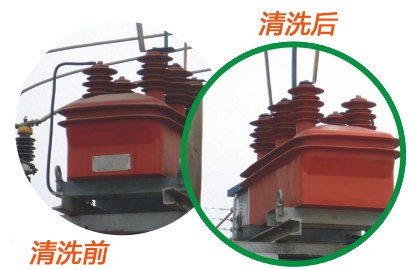

郑州祥龙电力建设有限公司的带电绝缘清洗技术是由高科技作为技术支持的先进的设备维护手段。它以科学、便捷、高效、安全地深度“清洗”各种污染物，能迅速安全地清除精密电子设备、电子仪器、仪表及零部件上的尘埃、油污和水分等污物的侵入所造成的程序紊乱、运转异常、控制失灵、性能下降、线路腐蚀等危害。其清洗技术优势（解释:能压倒对方的有利形势)有：

　　①应用范围广。能清洗各种电压等级的电信设备。清洗剂系列产品是由超纯溶剂和助剂组成，不导电，耐电压35kv.当清洗小型电信设备时，可采用气雾罐包装的清洗剂，直接清洗。即方便又快捷。当清洗大型电信设备或较多时，使用绝缘清洗枪进行清洗。该清洗剂即可用于线路板的清洗，亦可用设备表面的清洗。

　　②清洗洁净度高，快速彻底。该清洗剂去油能力强，可快速溶解粘附在通讯设备上的油膜，进而彻底地去除粘附在油膜的各种盐份，极化微尘、金属粉尘等有害物质。别外由于使用了绝缘清洗枪，可保持枪口与设备最佳清洗距离下进行喷洗，且没有死角，所以清洗效果良好。

　　③在空气湿度大的时候，清洗后可迅速排除电信设备上的潮气。

　　④清洗剂产品为中性，无毒、无害，全部挥发不留残液。对于金属、橡胶、塑料、尼龙、树脂、油漆及各种电子元器件无腐蚀，对人体无害，对环境无污染。
从以上分折看出带电绝缘清洗不仅在技术上是可行的，而且也得到了一再证实，郑州祥龙电力建设有限公司的“带电绝缘清洗”技术，从一个全新的高度，全面取代传统的“清扫”，已逐渐在广大电讯、电子、机械、石油、冶金、化工、航海、铁路、环保等领域得到了广泛应用。将会给更多的同仁所重视，为我国的电信事业做出了更大的贡献。

2.1郑州祥龙电力建设有限公司通信设备带电绝缘清洗操作导则
通信设备带电绝缘清洗的工作人员必须熟悉以下操作导则：
2.1.1程控交接箱清洗与维护
程控交接箱是地面通讯网络中的重要设施，交接箱长年在室外与空气中的灰尘、盐份、湿气接触以及设备运行过程(process)中产生的静电，对设备的正常运行及通话质量会造成很大的损坏及影响，严重时会使设备过早老化，缩短使用(use)年限。用传统清洗方法，不能从根本上解决问题，这就使交接箱的清洗维护观念要更新，技术要术更高。
我们所使用的清洗材料是郑州祥龙和河南大学化工学院经过多年研究，采用美国进口原料及国内组装设备，以科学清洗、维护程序，通过使用专用清洗剂、维护剂及专用工具对交接箱进行防静电、粉尘、湿气、锈蚀、盐份等杀菌处理(processing)，进行清洗维护，清洗维护后的交接箱内部元器件及线路板表面，附着一层干性保护层，起特殊保护作用，在保护层内设备各元器件及线路板可经受外界有害物质的侵蚀，确保交接箱系统处于外观光亮好新。对交接箱的高效安全的清洗维护不但延长设备的使用寿命，而且提高了使用效率(efficiency)，为企业创造效益，同时也为用户提供了优良的通话质量，为企业树立了良好形象。
2.1.2程控交换机不停机清洗规程
清洗部位：中断线板卡、卡槽
使用产品：HS-668O精密电子仪器清洗济
清洗工具：手动喷壶

　　一、洗壶
将HS-668液倒入喷壶少许，摇晃洗壶，倒下水沟处，不留残液。

　　二、装液、加气、调节喷嘴
将HS-668液倒入喷壶约二分之一以上，加气适中，调节喷壶嘴流量接近雾状，达到流量较小，压力适中。

　　三、拔卡
先将卡上连接线插头垂直用力造中拔掉，再将扳卡（印刷线路板）拔取，必须垂直用力，快捷拔出。

　　四、清洗
1、将喷枪对准线路板取后的卡槽，喷洗。
2、用手将线路板卡垂直扶好，将喷嘴对准线路板10-20cm处，再由上至下清洗正反两面1-2遍，待挥发干净后，再插入槽中，接好连接线后即可。先洗卡槽，后洗板卡。

　　五、装板
板卡及槽洗净后，可立刻将线路板对准卡槽，垂直用力，直到卡紧到位，最后将连接线插头接好，再拔插头清洗下一板卡，由上到下，一一清洗，直到全部清洗完毕。
注意事项：
⑴拔插卡时，垂直用力适中，不得左右摇起，以免板下次损坏。⑵带电清洗下次槽时，不得将喷枪嘴碰到板、卡及其他元器件上，以免造成板卡短路而损坏。
⑶本产品有微溶济味，清洗前将房屋门开启，以便通风换气。
XL-886精密电子仪器清洗剂
它是由超纯溶济和助济组成，能迅速而安全地清除精密电子设备(shèbèi)、电子仪器、仪表及零部件上的尘埃、油污和水分等污物的侵入所造成的程序紊乱、运转异常、控制失灵、性能(xìng néng)下降，线路板腐蚀等危害。
高效：能迅速除去粉尘、油污和水份。
安全：对金属、橡胶、塑料、尼龙、树脂、油漆、及各种电子元件无腐蚀，对人体无害，不燃烧。
绝缘：不导电、耐电压(voltage)35KV
纯净：安全挥发无残留，快速干燥。
方便：携带方便，使用立便。
特性
用途
广泛用于计算机、精密仪器、数控和程控设备的清冼。
电子设备：计算机、自控系统、办公机械、印刷电路(Electric circuit)板及元器件。
精密机械：光学设备、检测仪器、量具、仪表及零部件。
家用电器：电视机、录音机、录像机、家用电脑等。
表面脱脂：各种材料密封、粘接前的表面清洗处理。
使用方法
将喷嘴或延长喷管距离清洗部位15－20厘米处并按压喷头进行喷洗。尽可能将插件板抽出进行清洗。
注意事项
1、使用XL-886清洗后，无水汽凝结，既可将设备投入运行。
2、当环境温度较大时，应断电后再清洗。
3、使用过的空罐不右焚烧。
4、40℃以下贮存。
2．1．3程控交接箱防腐维护
程控交接箱由于在外长期经受风吹、日晒、雨淋、造成在使用两年开始失光、脱漆产生锈斑，致使箱体锈蚀无法使用。使空气中大量尘埃进入箱内，造成通话严重失真或通话中断。
旧箱换新需要大量的资金，又消耗了相应的安装时间，并且用户在相对时间内无法通话，造成了严重损失，损坏了电信部门的良好形象。
我公司本着为电信部门排扰解难着想，对使用两年以后的箱体防腐维护，这样即节省了电信部门财力又延长了交接箱使用寿命，保证用户正常通话。
我们采用国内先进的材料，对箱体进行防腐维护，首先进行整个箱体除锈(rust cleaning)、清理尘埃及油污，然后再进行全面修复、喷漆、印字。
经整修后的交接箱美观大方，色泽鲜艳，光亮好新，保证同新进设备一样的使作效果（effect）。
2.1．4安全措施
1、操作人员要熟悉作业机站（机房）内的设备规格、型号、布局。
2、作业人员必须进行静电防护培训（作用:知识传递、技能传递、标准传递)后才能操作。
3、进入通信机房前，必穿好符合GB12014要求的防静电服和符合GB4385要求的防静电鞋。
4、操作人员未经允许不得触摸和插拔印刷线路板组件，也不得触摸其它元器件、备板备件等。
5、工作负责人根据作业内容认真制定清洗工程单。
6、工作前，工作负责人应该对参加清洗作业人员的思想、身体状况进行了解，有可能危及作业安全的人员不能参加作业。
7、由工作负责人向作业人员交待工作内容，清洗作业程序、注意事项和安全措施。
8、使作的工具必须是防静电的。
9、清洗电源(power supply)部分要注意安全距离。
10、产品便用时要用1000伏绝缘(insulated)电阻测量仪测量液体的绝缘电阻，电极(electrode)区间距一厘米时，绝缘电阻不得小于1000兆欧。
11、接通清洗器电源，开启喷枪或喷壶将枪或喷壶内残留的液体排空。
12、拆掉设备上的挡板（盖）及滤网，拿到室外清洗。
13、接好接地线，载好防静电环。
14、确认是否有发热的卡板或部件，若有放到最后清洗。
15、用防静电纸将机架内上下层之间的板间隔开。
16、操作喷枪或喷壶先清洗不带电的机架或板卡，然后依次清洗带电的机架或板卡，最后清洗电源。
17、清洗机架或板卡按照由下至上的原理清洗两遍，对脏污机架或板卡可反复多洗几遍。
18清洗程换机时，对于公用设备，如果条件允许，可以主、副电路板分别拆卸清洗，若条件不允许，则不可进行拆卸清洗，仍进行在机带电清洗。
19、清洗时，对于排列较开的交换机电源板，要保证质量的彻底清洗干净，并且周围及上下隔板要彻底清洗干净。
20、对于排列较紧密的交换机电路板，在不碰撞交换机电路板及元器件的前提下，尽量彻底清洗干净。
21、对于线路架部分要着重清洗其线连接部位。
22、用硬表面清洗剂清洗设备外表面，此工作以擦试为主，最后清理脏物及工作现场。
23、将清洗后的过滤网及设备外表盖板装好。
24、会同用户现场工程师确认设备清洗后工作是否正常。
25、填写清洗工程验收单交用户签字。
3.1.1通信设备带电绝缘清洗施工操作程序
按照通信设备自身的特点其清洗施工程序如下：
⑴ 材料到位，工器具到位。
⑵ 穿戴好静电防护用品。
⑶ 拆下过滤网拿到机房外清洗。
⑷ 清洗用户板。
⑸ 清洗主机板。
⑹ 清洗机柜外表面。
⑺ 清洗机房空调风机盘管、翅片及过滤网。
⑻ 清洗机房地面并抗静电处理。
⑼ 装好过滤网。
⑽ 清理工器具。
⑾ 检查设备是否正常工作。
⑿ 验收。
3.1.2通信设备带电绝缘清洗验收标准
本标准参照中华人民共和国通信行业标准YD-T754-95及电信网维护技术指标为准。
4.1对通信设备整体验收要术
1 通信设备各插件板无明显可见粉尘。
2 各接线端子无明显可见粉尘。电脑带电清洗高绝缘（5.5×107欧姆），不影响电器工作，满足带电清洗要求，耐高压（22KV），不导电，不短路，不降低元器件特性。带电作业时，没有发生火灾和爆炸的危险；对一些无法停电的电器机械设备，不用拆卸也能清洗。
3 柜内隔板无积尘土现象。
4 过滤网清洗干净无积灰。
5 柜体外表干净无油污痕迹。
6 系统工作正常，误码率减少。
7 接地地阻不大于10Ω。
8 更换新的电信标志。
9 跳线整齐，接标准走线，并更换坏的走线环。
10 整理出全部用户资料。
5.1对通信设备机房环境验收要求
1 空气含尘浓度达到国标C级，即直径大于0.5μM的含土浓度18000粒/L:直径大于5μM的含土浓度≤300粒/L具体检验方法按GB-2887中5.3进行：
2 机房内地板清洁干净无积尘及污垢。
3机房内空调风机、翅片及过滤网干净无积尘、油污。
6.1对静电防护的验收要求
6.1.2根据GJB1649、静电敏感器件分三类
1类：OV~1999V
2类：2000V~3999V
3类：4000V~15999V
按一类静电敏感器件进行防护：
6.1.3清洗后机房静电压绝对值应小于200V
6.1.4机房内静电压的测量可利用非接触式静电电压表或静电探测直接读出静电电压的数值。
7.1电信设备带电清洗综合整治工程预算方案
（见工程预算书）
7.2工程项目
程控交换机及配套电源、电脑等机房相关设备的带电绝缘清洗与防腐处理。
7.1.3工程内容
工程清除粘附在设备元器件上的灰尘、油污、潮气及酸(Acerbity)碱等有害物质，清除静电隐患，并在设备元器件表面形成一层保护分子膜，减缓各种有害物质的浸蚀，有延长设备的使用寿命，降低设备故障率，提高通信质量，使设备始终处于良好的运行状态。
7.1.4、跳线
先到号线中心把资料调出，然后到箱子听号，重新作准确的资料，更换走线环，对箱内跳线进行全面整治，其走线必须规范，跳线中间无接头，箱内无废弃跳线。重要的跳线利用不同的颜色（专线：双红，小灵通基站：双黄，ADSL：双蓝，普通电话：白蓝）。成端电缆绑扎规范、标识清晰、芯线成端规范，箱内无直接引出的用户皮线，无废弃电缆。
7.1.5、接地线整治
对不符合要求的接地线进行重新整治，插入新的地气棒，接地线走向美观，接地地阻达到国家要求标准。
7.1.6、箱体及站台防腐翻新
先对破旧的箱体进行机械打磨，使其见新金属，对机械打磨不到的地方进行手工处理。北京带电清洗从开始的物理清洗发展的化学清洗，在五十年代，化学带电清洗技术所使用的清洗剂以 F （氟）、 CL （氯） 为主的 二氯甲烷、三、四氯乙烯、、 CFC-113 （氟里昂）等化学 制剂。然后喷防腐漆，待漆干后上面漆，喷中国电信标志，最后上亮光漆。
7.1.7、其它
根据公司要求更换坏掉的锁具，加装防雨棚。
工程管理
严格按照国家DL408-91(电业安全工作规程)和我公司（带电绝缘清洗操作规则）组织施工管理。
工程管理流程：
现场考察污垢特性及施工环境—制定施工工艺—材料、清洗设备、工具及仪器仪表—准备开工—自验收—共同验收—清理现场。
以上是我公司对通信设备综合整治的初步方案，如有不尽之处请领导另行安排。
